使用激光線三角測量可以在各種表面上非常精確地測量幾何形狀。創想智控激光位移傳感器基于此原理，可用于多種應用。
激光位移傳感器將激光束聚焦到目標上，與激光束成固定角度傾斜的高空間分辨率傳感器陣列可檢測表面上的漫反射。傳感器與目標之間的距離的變化還改變了反射光透射到傳感器陣列上的角度，因此也改變了反射光在傳感器陣列上的位置。使用三角形中的角度關系，可以計算目標表面和傳感器之間的距離。這種測量方法可實現亞微米范圍內的測量精度。又因?yàn)楫?dāng)激光線投射到成形表面上時，直線激光線成為表面輪廓，因此也被稱為激光輪廓傳感器。

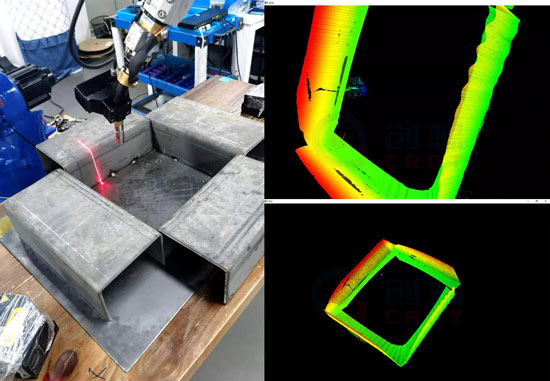

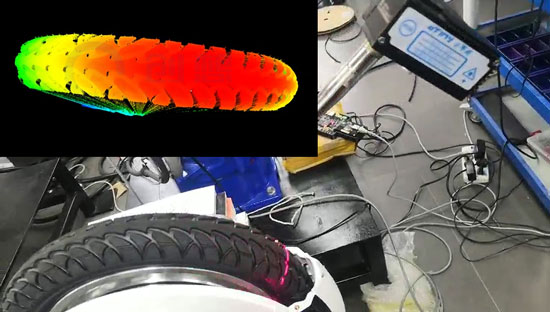

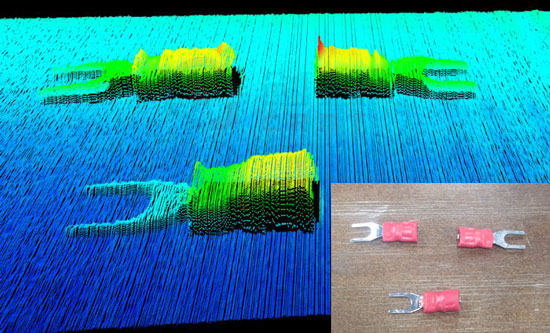

激光位移傳感器根據反射光的強度值來計算該表面輪廓，該反射光的強度值被傳輸?shù)轿恢妹舾械膫鞲衅髟稀＜词乖黾恿巳S尺寸，目標也可以在垂直于激光線的方向上移動，創建表面的三維圖像。
激光輪廓傳感器的性能取決于幾個因素。當所有必要的組件（包括用于激光線的聚焦透鏡、激光源、傳感器元件和接收光學器件）被封裝在一個整體中時，這種條件被認為是理想的。此外，目標與傳感器之間的距離以及照明會影響測量結果的質量。為了抑制光干擾，激光輪廓傳感器一般在接收光學元件的前面安裝有一個濾光鏡，該濾光鏡僅允許所施加激光的波長通過。那么，激光二極管和所用透鏡的質量也決定了可以聚焦到目標上的線條的清晰度。
激光的波長在確定測量結果的精度中起著作用。與傳統的紅色激光二極管相比，藍色激光二極管的激光線可以更清晰地聚焦到目標上。由于藍色激光不會太深地穿透表面，因此可以進一步提高測量結果。藍色激光位移傳感器可用于檢測使用傳統紅色激光位移傳感器難以測量的表面，例如半透明材料或有機材料（例如食物和木材）。
激光位移傳感器可以非常精確且非常快速地測量表面。
