今天給大家介紹下創想智控焊縫跟蹤器在波紋板行業的焊接應用因全球疫情加劇，進出口貿易如火如荼。集裝箱需求與日俱增，各箱廠在提升產量的同時也對產線的智能化迎來一次大的改革。

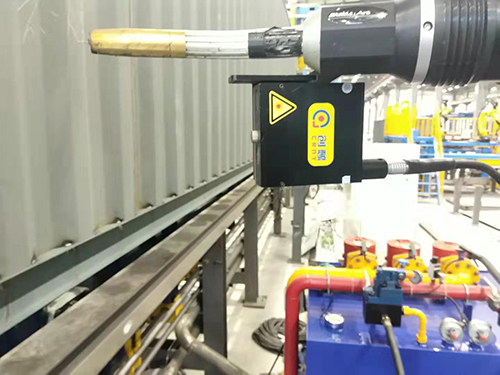

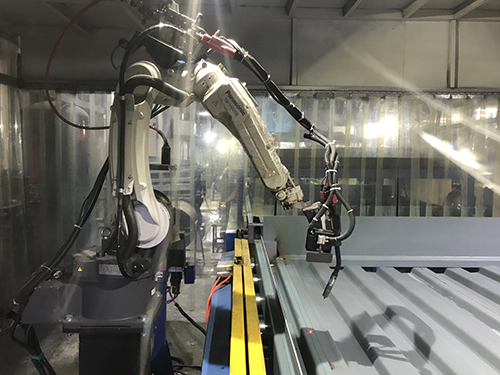

目前在波紋板焊接時使用的多為點式相機，點式相機目前仍存在較多問題，比如其照射位置并不是焊縫位置，而是焊縫周邊的位置，通過仿形計算出焊縫位置，并且因?yàn)椴y波峰位置與方鋼位置相鄰，點式無法照射到此位置，只能延續之前的位置，起弧位置需要在波紋底部進行起弧。并且方鋼會出現不垂直波紋的情況，，此時點式反饋的左右位置就會與實際需要焊接的左右出現偏差，從而引起焊接偏差。創想波紋板掃描系統采用公司自主研發激光位移傳感器，以線激光的方式對整個波紋板進行掃描，將采集的圖像數據反饋給工控機進行實時處理，再將焊縫的實時位置反饋給PLC，從而進行跟蹤，，不同于點式，本系統可以直接反饋焊縫位置，整體工件掃描出位置都是真實焊縫位置。因?yàn)辄c(diǎn)式在波峰位置無法采集左右數據，此系統可以在任意位置進行起弧。
實際生產過程中，個別行業采用工件材質為高反光材質，點式因?yàn)閮H采用一個點位置數據，如果因反光影響，那么此位置的數據，就沒有辦法使用，此系統在采集時，會將所有數據進行采集，從而生成直線數據，對于個別位置的反光都具有過濾左右，不用擔心反光問題。本期關于焊縫跟蹤在波紋板行業的應用分享到這里就結束了，如果您也正在被類似問題困擾，您可以通過官網、微信公眾號聯系我們
